Umfahrsteuerung
Fahren mehrere Kompressoren auf ein gemeinsames Netz, so kommt es immer
wieder zu Problemen, wenn zwei Kompressoren gewechselt, das heißt ein
Kompressor abgefahren und dafür ein anderer angefahren werden soll. Oft
treten dabei unzulässige Druckschwankungen im Netz auf. Der Vorgang des
Verdichterwechselns wird auch als Umfahren oder wegen der üblichen Druckschwankungen
auch als "Umschaukeln" bezeichnet.
Wir bieten eine Applikation mit einer S7-Steuerung, die diesen Vorgang
automatisiert. Über eine Mouse oder einen Touch-Screen-Monitor ist die
Bedienung besonders komfortabel. Die Applikation kann sowohl als autarke
Einheit wie auch als Bestandteil einer kompletten Verdichtersteuerung
angeboten werden. Eine Fernbedienung ist sowohl über Bus- wie auch über
analoge oder digitale Signale möglich.

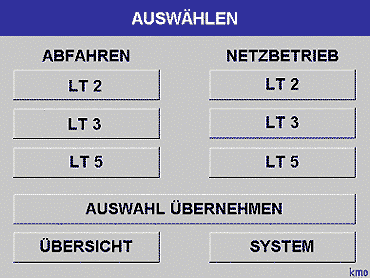

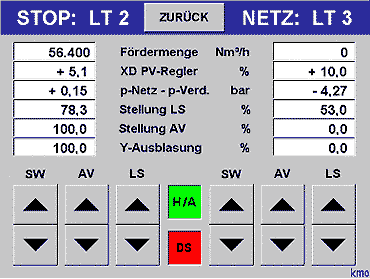

Im ersten Bild werden die zu tauschenden Verdichter ausgewählt. Das zweite
Bild zeigt für jeden der beiden Verdichter alle relevanten Werte an. Ebenso
werden die für das Be- und Entlasten benötigten Operationen (Sollwertverstellung,
Verfahren von Leitschaufel und Ausblasung) von hier aus gesteuert. Der
Operator kann sich auf das vereinfachte Bedienen eines Kompressors konzentrieren;
die zweite Maschine be- bzw. entlastet sich automatisch.
|
